配套设备
首页 > 产品展示 > 液晶拼接屏 > 配套设备
1. 支持全高清/超高清视频信号：1080P 3D和4Kx2K分辨率。
2. 单根CAT5e电缆传输分辨率为1080P的HDMI信号最大距离为100米，CAT6E传输分辨率为4Kx2K的HDMI信号最大距离为100米。
3. 采用标准HD-BaseT传输协议，传输距离长，速度快，视频信号无压缩，画质清晰流畅，性能可靠，稳定性强，故障率低，采用无风扇低功耗设计能有效降低施工难度以及售后成本。
4. HDBaseT标准支持网线供电POE，只需给单台（TX/RX）设备供12V 2A电源。
5. 采用纯硬件设计架构，即插即用，无需任何软件驱动。
6. 支持CEC/IR/RS232透传
7. 支持双向RS232通讯功能
8. 支持双向IR控制功能
9.支持USB-KVM功能，双USB接口连接鼠标和键盘
1.2、应用场景

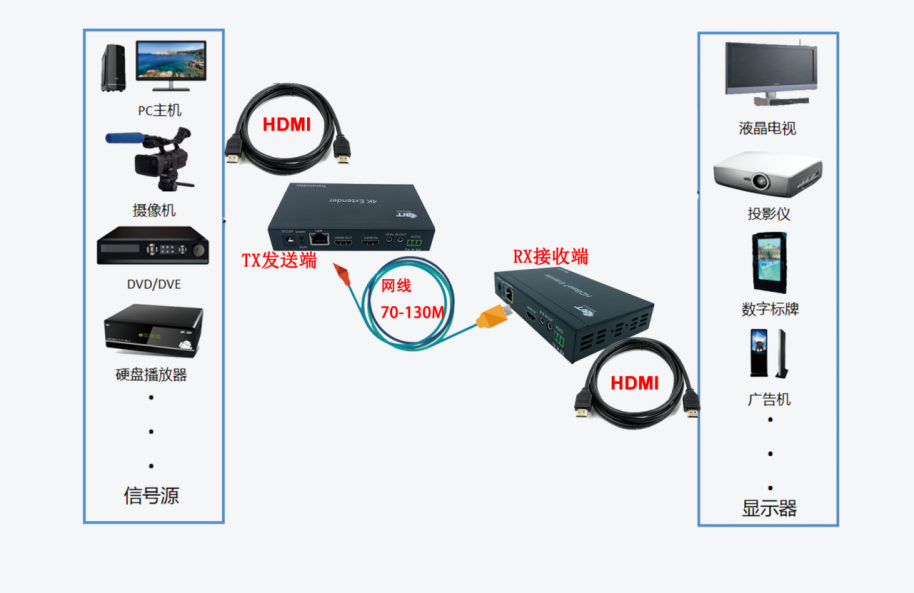

多屏显示工程、多通道投影融合工程、液晶拼接墙、展览展示工程等。
|
YTHDMI-W70 |
||
|
输入 |
发射端（TX） |
HDMI1.4（≤5m）,IR,RS232信号 |
|
接收端（RX） |
CAT5E,70m |
|
|
输出 |
发射端（TX） |
CAT5E,70m |
|
接收端（RX） |
HDMI1.4（≤5m）,IR,RS232信号 |
|
|
音频 |
HDMI音频随出 |
|
|
其他 |
支持分辨率 |
4K30Hz向下兼容； 7680x1200@30，5760X1200@30，7680X1080@30 |
|
信号格式 |
支持各种输入信号格式下常见分辨率；支持VESA和HDTV常见信号格式 |
|
|
色彩空间 |
支持RGB444；YUV色彩空间 |
|
|
像素带宽 |
165MHz/300MHz，全数字 |
|
|
传输带宽 |
10.2Gbps |
|
|
传输距离 |
1080p分辨率CAT5E，70m 4k30分辨率CAT6E,40m |
|
|
CEC |
支持 |
|
|
RS232/IR |
双向RS232透传/双向IR透传 |
|
|
3D |
支持 |
|
|
POE供电 |
单向供电 |
|
|
接口协议 |
HDMI1.4,HDCP2.2兼容DVI1.0，VGA |
|
|
EDID 固传/透传 |
支持 |
|
|
OEM |
支持 |
|
|
电源 |
DC 12V 2A |
|
|
功耗 |
≤12W |
|
|
储存/工作温度 |
-10～50ºC/-25～55ºC |
|
|
用途 |
HDMI、KVM、IR、RS232信号延长 |
|
|
规格 |
尺寸 |
105*76*27mm |
|
重量 |
约0.5KG |
|
|
包装清单 |
设备*2，电源*1，合格证*1，保修卡*1 |
|
|
售后服务 |
质保1年 |
|
