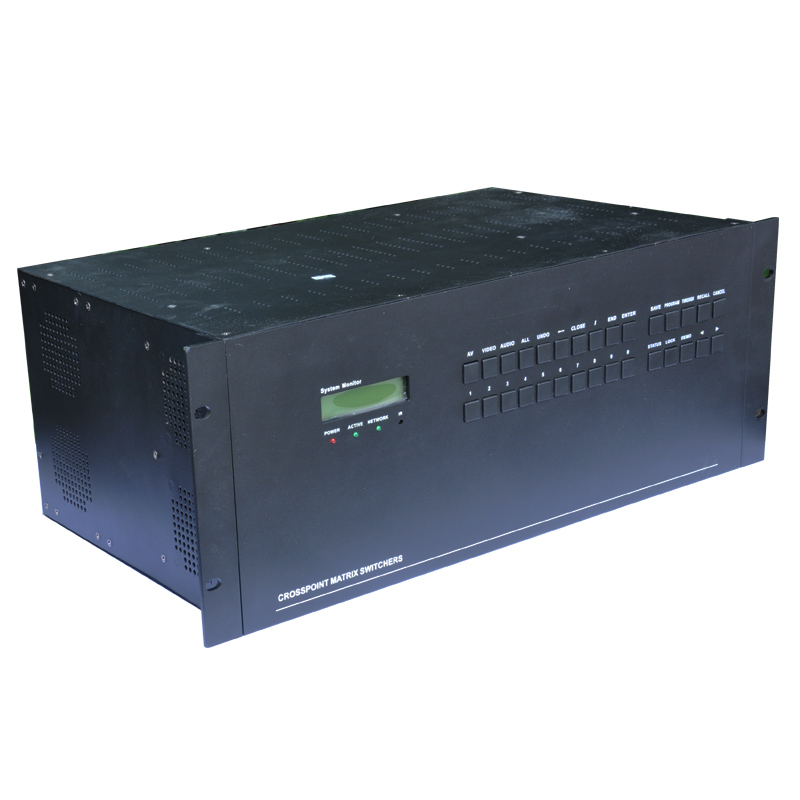

英拓达高清HDMI矩阵

  • 品   牌:英拓达
  • 型   号:YT-PJJZ
  • 售   价:¥0.00
  • 规格书下载:
  • 特   色: HDMI矩阵切换器是专门为音视频信号的切换而设计的高性能智能矩阵开关设备, 用于将各路音视频输入信号同步或异步切换到音视频输出通道中的任一通道上.主要应用于广播电视工程、多媒体会议厅、大屏幕显示工...

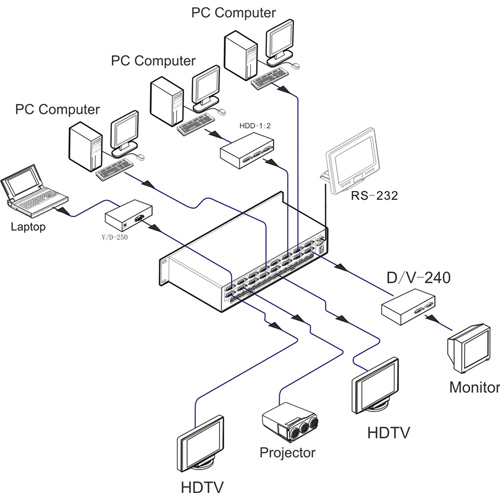

        HDMI矩阵切换器是专门为音视频信号的切换而设计的高性能智能矩阵开关设备, 用于将各路音视频输入信号同步或异步切换到音视频输出通道中的任一通道上.主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,并具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备(如快思聪、AMX、GEFFEN等控制系统)配合使用。

       HDMI矩阵切换器是专门为音视频信号的切换而设计的高性能智能矩阵开关设备, 用于将各路音视频输入信号同步或异步切换到音视频输出通道中的任一通道上.主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,并具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备(如快思聪、AMX、GEFFEN等控制系统)配合使用。


型号/技术规格

HDMI4系列

HDMI系列

HDMI 16系列

HDMI 32系列

HDMI64系列

```````

视频

协议

支持HDCP1.3协议,支持HDMI1.3协议,兼容DVI1.0协议

增益

0 dB

带宽

165MHz, 全数字

接口带宽

2.25Gbps(总共6.75Gbps,每种颜色是2.25Gbps

最大支持分辨率

HDPC: 1920x1200P@ 60_24bit,
HDTV
1920x1080P@60_36bit

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

切换速度

200 ns(最长时间)

视频输入

接口

HDMI-A母接口

信号强度

T.M.D.S +/- 0.4Vpp

最小/最大电平

T.M.D.S  2.9V/3.3V

阻抗

50 Ω

输入EDID

EDID现场可擦写

最大直流偏置误差

15mV

建议最大输入距离

小于56米,1920x1080@60(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

视频输出

接口

DVI-D母接口

最小/最大电平

T.M.D.S  2.9V/3.3V

阻抗

50 Ω

建议最大输出距离

小于10米,1920x1200@60(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

控制种类

串行控制接口

RS-232, 9-针母 D 接口

波特率与协议

波特率:9600, 数据位:8停止位:1, 无奇偶校验位

串行控制口结构

2 = TX, 3 = RX, 5 = GND

以太网控制接口

RJ-45母接口(可选控制接口配件)

TCP/IP

以太网控制协议

以太网控制速率

自适应10M100M,全双工或半双工

控制程序

Switch 2.0

规格

电源

100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温度

储存、使用温度: -20° ~ +70°C

湿度

储存、使用湿度:10% ~ 90%

机箱尺寸(mm)

1U2U4U¨¨¨¨

产品重量

4.2kg

平均故障间隔时间

30,000 小时

质保

1年免费保修,终生维护
